一、使用遮罩文字

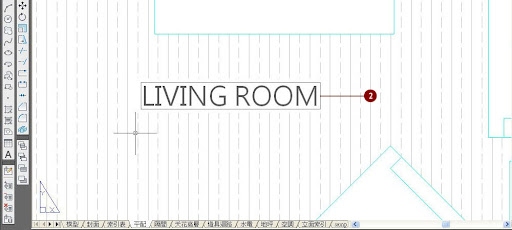

切換到「平配」這個配置，在圖框右方有預先建立的空間文字，您可直接複製到平面圖的空間處
因為這些文字已事先建立了「文字遮罩」，因此若放到有剖面線的物件上，會自動遮掉文字下方的剖面線
二、變更圖框說明

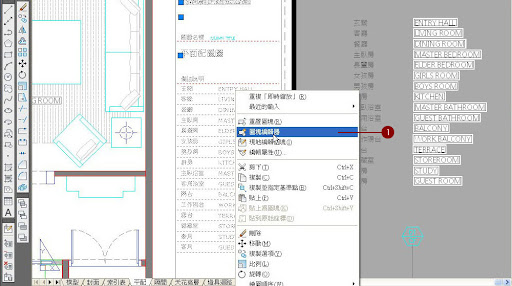

單擊圖框後按滑鼠右鍵---> 選擇「圖塊編輯器」，即會進入編輯圖塊的模式 (請看下圖)

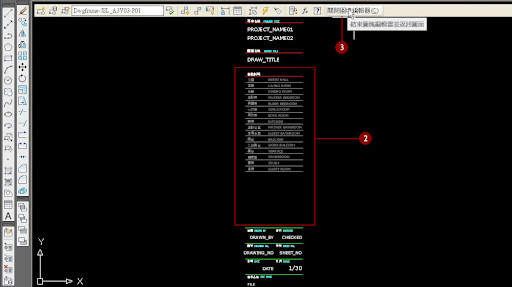

此處是圖框上的空間名稱中英文對照表，若樣板檔的說明不夠，您可在此新增
編輯完後記得要按下「關閉圖塊編輯器」按鈕

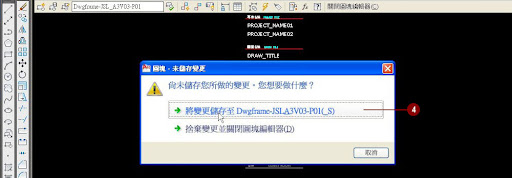

承上，系統會跳出此對話框，若您已有新增或刪除說明文字，請選擇要儲存變更
